用途： 適用于電力電纜、通訊電纜、計算機及儀器電纜、銅導體、鋁導體、BV、BVV、RV、RVV絕緣線材四對以上芯線成纜絞合。
USE： It is suitable for power cables, communication cables, computer and instrument cables, copper conductors, aluminum conductors, BV, BVV, RV, RVV insulated wires and stranding of more than four pairs of core wires.

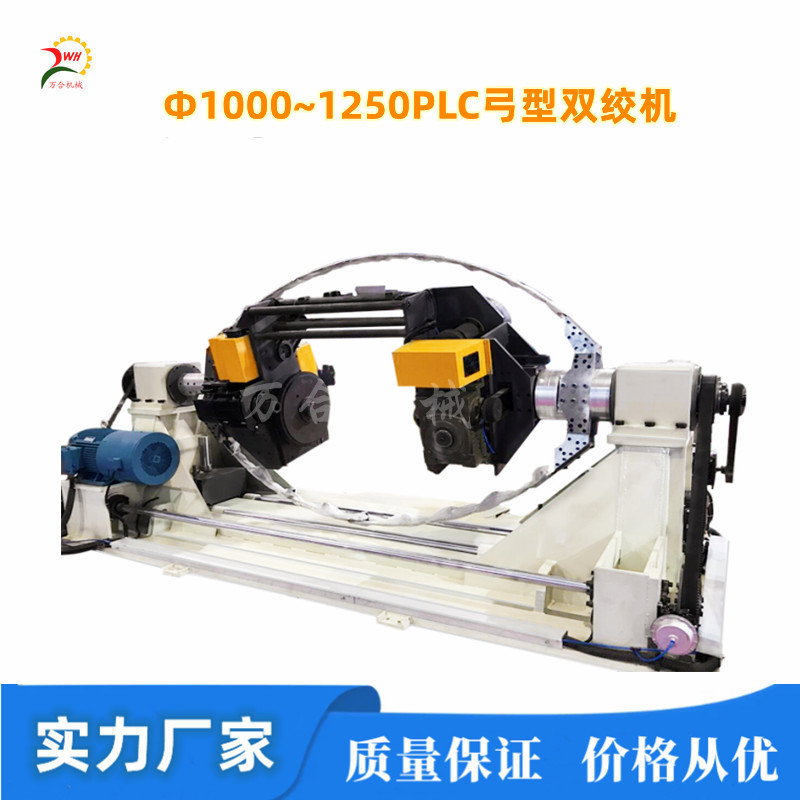

Φ1000~1250PLC弓型雙絞機
一、用途：
適用于電力電纜、通訊電纜、計算機及儀器電纜、銅導體、鋁導體、BV、BVV、RV、RVV絕緣線材四對以上芯線成纜絞合。
二、設備組成：
2.1 | PLC全電腦控制臺 | 1臺 | PLC全程控制生產線。絞距、絞向等可在人機介面設定，絞向左右（S/Z）自由選取。 |
2.2 | 弓形絞線主機 | 1臺 | 開放龍門式機架，防振分離式安全罩，加強型主機 座，A3板精焊并加退火處理. |
2.3 | 主動放線架 | 3臺 | 無軸頂錐式。氣動鎖軸、線盤電動升降、斷線剎車 裝置、擺臂張力放線、自動控制放線速度。 |
2.4 | 集線架 | 1臺 | |
2.5 | 電動式升降車 | 1臺 |
三、設備參數：
型 號 Model | WH-HST-1000 PLC （800RPM/min） | WH-HST-1250 PLC （600RPM/min） |
驅動馬達 Drive motor | 30HP Motor+ Frequency adjust speed | 40HP Motor+ Frequency adjust speed |
單根線徑 Diameter of each wire | 芯線：Φ0.80~6.5mm 銅線：Φ0.45~2.0mm | 芯線：Φ0.8~8.0mm 銅線：Φ0.5~2.8mm |
絞合截面積 Stranded cross-sectional area | Φ1.2~38mm2 | Φ3.5~50mm2 |
成纜時最大直徑 | 芯線：16mm 銅線：8.5㎜ | 芯線：20mm 銅線：10mm |
絞 距 Twist pitch range | 35~200㎜ | 35~200㎜ |
絞 向 Twisting direction | 左右絞向均勻，“S” or “Z” direction | |
電箱控制界面 | PLC+觸摸屏+變頻器+通訊模塊+標準電器 | |
使用電源 Voltage frequency | 50HZ/380V（三相五線Three-phase five-wire） | |
排線裝置 Cable device | 加強型精密光桿排線器，排輻、排距均可調整 Enhanced polished rod cable arranging device, row spacing and row width can be adjusted at will | |
收線張力 Take-up tension | 磁粉離合器控制張力、大小可調節，被拉線不變型。 The magnetic powder clutch controls the tension, the size can be adjusted, and the drawn wire does not change shape. | |
保護功能 Protective function | ⑴長度到達設定參數自動停機 The length meter will automatically stop when it reaches the set parameters; ⑵設備內部和外部斷線，自動停機報警The internal and external disconnection of the equipment will automatically stop and alarm; ⑶安全罩打開自動停機 It will stop automatically when the lift is incorrect ⑷升降不正確自動停機 It will stop automatically when the safety cover is opened。 ⑸紅色警示燈：故障停機 Red warning light: shutdown due to failure | |
